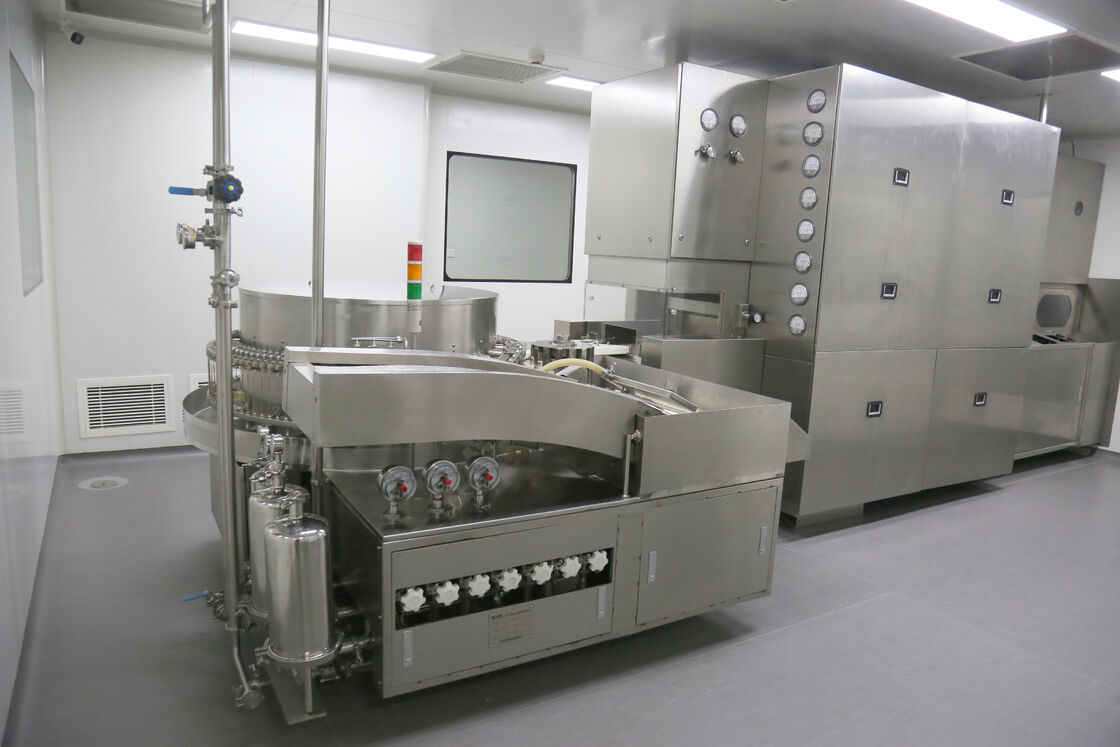

Ultraschall-Waschampullenfüllmaschine mit automatischem Transferfüll- und Versiegelungssystem

Diese Ultraschall-Wasch-Ampullenfüllmaschine kombiniert Ultraschallreinigung, automatische Übertragung, Flüssigkeitsfüllung und Flammenversiegelung in einem System. Die Ultraschallreinigung ist der entscheidende Schritt für Injektionsglas, da sie Submikron-Partikel entfernt, die durch reines Jet-Waschen nicht von der Innenwand gelöst werden können. Das automatische Transfersystem bewegt Ampullen ohne menschlichen Kontakt zwischen den Stationen und bewahrt das Reinigungsergebnis bis zur Versiegelung.

Partikelkontamination ist weltweit die Hauptursache für Rückrufe von injizierbaren Produkten. Standard-Wasserstrahlreinigung entfernt groben Schmutz, hinterlässt aber feine Partikel und getrocknete Rückstände, die durch elektrostatische Kräfte an der Glaswand haften. Wenn diese Partikel in die sterile Lösung gelangen, können sie bei der 100%igen Inspektion zu sichtbaren Fremdkörperfehlern führen, und der Anteil der zurückgewiesenen Chargen kann bei empfindlichen Produkten 3–5 % erreichen.

Die Jet-Reinigung basiert auf der Energie des Wasseraufpralls, die mit der Partikelgröße stark abnimmt: Die Haftkraft eines 1 µm großen Partikels wird von Van-der-Waals-Kräften dominiert, die Wasserstrahlen nicht überwinden können. Restliche Waschmittelreste und Glasstaub aus dem Formprozess binden sich auch chemisch an die Wand. Ohne einen Kavitationsmechanismus bleiben diese Verunreinigungen bis zum Befüllen der Ampulle bestehen.

Diese Maschine fügt eine Ultraschallreinigungsstufe hinzu, bei der 28-kHz-Transducer Kavitationsblasen erzeugen, die an der Glasoberfläche implodieren und Partikel bis zu 0,5 µm von der Wand lösen. Ein dreistufiger Prozess – Ultraschallbad, Hochdruck-Wasserstrahlspülung und Trocknung mit gefilterter Druckluft – garantiert die innere Sauberkeit, die durch den Lichtschwächungstest verifiziert wird. Die automatischen Sternrad-Transfersysteme transportieren die Ampullen dann direkt zur Füllstation, sodass gereinigte Oberflächen nie wieder berührt werden.

• 28 kHz Ultraschallreinigung: Kavitation entfernt Partikel bis zu 0,5 µm, die von Strahlen nicht gelöst werden können
• Dreistufige Reinigung: Ultraschallbad, 0,2 MPa Jet-Spülung, Trocknung mit gefilterter Luft
• Automatisches Transfersystem: Sternrad-Transfer verhindert Rekontamination zwischen den Stationen
• WFI-kompatible Spülung: Endspülung verwendet auf Wunsch WFI oder 0,22 µm gefiltertes Wasser
• Unterstützung der Partikelverifizierung: Probenahmestellen für Lichtschwächungs- und mikroskopische Partikeltests
• Servo-Befüllung mit ±0,5 % Genauigkeit: Keramikkolben schützen die gereinigte Innenfläche vor Metallkontakt

Diese Maschine ist die richtige Wahl für Produkte mit strengen Partikelgrenzwerten, einschließlich Antibiotika, Herz-Kreislauf-Injektionen und Kontrastmittel, bei denen sichtbare Partikelrückweisungen ein wesentlicher Kostentreiber sind. Sie wird auch von Anlagen spezifiziert, die Fremdkörperprüfungen nicht bestanden haben und eine dokumentierte Reinigungsverbesserung benötigen. Die Ultraschallstufe ist besonders wertvoll für gefriergetrocknete sterile Ampullen, die einer Gefriertrocknung unterzogen werden, bei der Restpartikel nach der Rekonstitution sehr gut sichtbar werden.

Anlagen, die recycelte oder von Drittanbietern bezogene Glasampullen verarbeiten, profitieren am meisten, da wiederverwendetes Glas mehr Oberflächenkontamination aufweist als frisches Röhrenglas.

Bestätigen Sie zuerst Ihre Anforderungen an die Partikelkontrolle: Wenn Ihr Produkt mit Jet-Reinigung problemlos durchläuft, ist die Ultraschalloption möglicherweise eine unnötige Kostenbelastung; wenn Sie 1–3 % Fremdkörperrückweisungen sehen, amortisiert sich die Ultraschallreinigung in der Regel innerhalb eines Produktionsjahres. Zweitens geben Sie Ihre Spülwasserqualität an, da die WFI-Spülung einen höheren Wasserverbrauch von etwa 1,5 m³/h erfordert. Drittens prüfen Sie die Ampullenversorgung: Stark verschmutzte oder gealterte Gläser erfordern möglicherweise eine Vorreinigung vor dem Ultraschallbad, die wir als Option hinzufügen können. Fordern Sie schließlich Partikeltestdaten vom FAT des Lieferanten an, um die Reinigungsleistung mit Ihren Ampullen zu überprüfen.

F: Wie viel besser ist Ultraschallreinigung im Vergleich zu Jet-Reinigung in der Praxis?

In Standardtests mit absichtlich kontaminierten Ampullen reduziert die Ultraschallreinigung Restpartikel über 10 µm um über 90 % im Vergleich zur reinen Jet-Reinigung. Die Lichtschwächungswerte sinken typischerweise von mehreren hundert auf unter 20 Partikel pro ml.

F: Beschädigt die Ultraschallenergie dünne 1-ml-Ampullen?

Nein. Die Transducer arbeiten bei 28 kHz mit kontrollierter Leistung, und die Ampullen werden in gepolsterten Taschen gehalten. Wir haben 1-ml-Ampullen jahrelang bei voller Leistung ohne Glasschäden betrieben; die Kavitationsenergie richtet sich auf die Flüssigkeit, nicht auf die Glasstruktur.

F: Kann die Ultraschallstufe in eine bestehende Ampullenlinie nachgerüstet werden?

Ja, das Waschmodul ist als eigenständige Einheit mit eigenem Transferinterface erhältlich. Wir liefern Nachrüstsätze für die gängigsten Ampullenfüllmaschinen, einschließlich Dokumentation zur Revalidierung.

F: Welche Wartung erfordert das Ultraschallsystem?

Das Transducer-Array sollte alle 2.000 Betriebsstunden inspiziert werden, und das Badwasser wird gemäß Ihrem Wasserqualitätsplan gewechselt. Normale Verbrauchsmaterialien beschränken sich auf Transducer-Dichtungen und Wasserfilter.

Jede Maschine wird vor der Verpackung 72 Stunden lang mit Wasser und Dummy-Ampullen getestet, und ein versiegelter Kalibrierungsbericht wird mit der Einheit geliefert. Die Maschine ist in Rostschutzfolie eingewickelt und in einer exporttauglichen Holzkiste mit Schaumstoffeinlagen gesichert, geeignet für See- oder Luftfracht. Wir liefern CE-, GMP- und ISO 9001-Dokumentation, eine 12-monatige Garantie auf Teile und lebenslangen Fernsupport. Vor-Ort-Installation, Schulung des Bedienpersonals und Unterstützung bei der IQ/OQ/PQ-Validierung sind auf Anfrage erhältlich.
